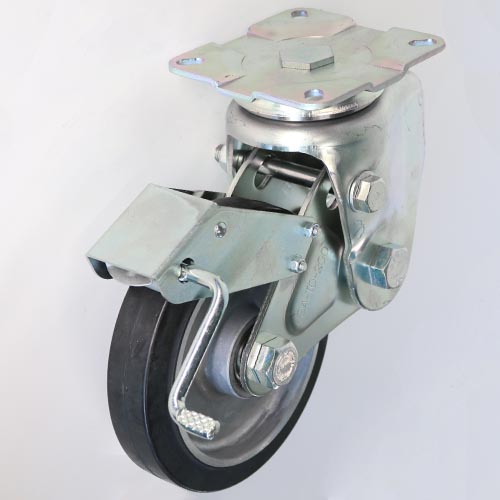

| シリーズ | 緩衝スプリングキャスタⅢ (高速用コイルタイプけん引20km/h以下の仕様) (コイルタイプけん引8km/h以下の仕様) |
|---|---|
| 金具タイプ | 自在旋回シングルストッパー付 |
| 金具素材 | スチール |
| 金具カラー | U三価クロメート |
| 車輪 | TRAW ; High durable rubberφ200mm |
- 高速けん引台車等に
- 精密機器、部品の運搬に
- ※けん引 高速20㎞/h以下の仕様
- ※TRAW車輪：高耐久性ゴム／アルミ芯金
- ※規格品以外の特注仕様にも対応いたしますのでご相談下さい｡
| 車輪径 | 200mm | リム幅 | 45mm | 車輪取付幅 | 56mm |
|---|---|---|---|---|---|
| 取付高 | 275-255mm | 取付座 | 140×140mm | 取付ピッチ | 115×115-105×105mm |
| 取付穴 | 11.5mm | 軸径 | 20mm | 最大許容荷重(kg) | 250kg |
| 最大許容荷重(N) | 2450N | 自重 | 8.42kg | 緩衝荷重 | 30～250kg |
| 偏心 | 100-102mm | ||||
