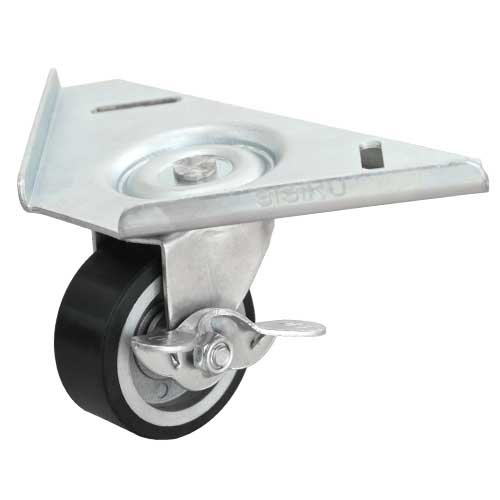

| シリーズ | コーナーキャスタ（ボルト・専用フック2点止めタイプ） |
|---|---|
| 金具タイプ | 自在旋回シングルストッパー付 |
| 金具素材 | スチール |
| 金具カラー | U三価クロメート |
| 車輪 | SSC ; Heat resistant siliconφ51mm |
- 各種運搬台車に
- スチール製家具、事務機に
- 高温殺菌処理用台車や工場内乾燥ライン用台車
- 各種家具、室内装飾什器類に
- ※規格品以外の特注仕様にも対応いたしますのでご相談下さい｡
- 立上がり部分サイズ：長さ87㎜／高さ8㎜
| 車輪径 | 51mm | リム幅 | 22mm | 車輪取付幅 | 26mm |
|---|---|---|---|---|---|
| 取付高 | 66mm | 取付座 | 113×76×37mm | 取付ピッチ | 73.5×103.5×25.0mm |
| 取付穴 | 5.3mm | 軸径 | 10mm | 最大許容荷重(kg) | 35kg |
| 最大許容荷重(N) | 340N | 自重 | 0.32kg | 偏心 | 20mm |
Sorry, but the CAD data is in preparation.
